CAD如何调用绘图命令

问题：CAD中经常用些方式 调用绘图命令？

答案：在CAD软件中，调用绘图命令通常有以下几种方式：使用快捷键、选择菜单栏或Ribbon界面上的命令、使用工具栏、输入命令名称和右键单击鼠标弹出上下文菜单。

CAD如何调用绘图命令

AutoCAD绘图都是通过直接调用AutoCAD里面的各种绘图功能来实现的，比如：直线、圆、样条曲线等等，那么调用方式有哪些呢？主要有下面三个方式：

一、采用命令方式

1.首先，最方便、常用且快速高效的方法就是在AutoCAD里，每个功能都对应一个绘图命令，只需要直接输入并按下空格键（或回车）就能执行。

2.此外，常用命令还有简写形式。比如，绘制直线的全称是line，简写为l即line首字母缩写。如果要画直线，只需输入l然后按下空格键（或回车），就能完成直线绘制。

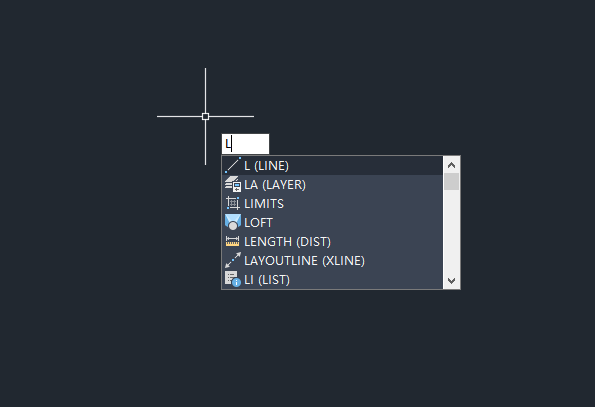

3.如上所示，我们可以观察到括号中所示为命令的完整名称，而前面的”l”则是其简写形式。输入”l”后直接按下空格键，默认选择的是第一个命令，即自动筛选出最匹配的命令。当然，也可以通过鼠标选择其他命令。此外，这个简写命令还可以进行个性化定制。AutoCAD通过读取acad.pgp文件来获取命令简写信息，我们可以修改该文件以实现自定义。

4.比如，我们把直线命令简写修改为【ZX】

5.首先，我们得找到acad.pgp文件。一般来说，它在：

C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2018\R24.0\chs\Support

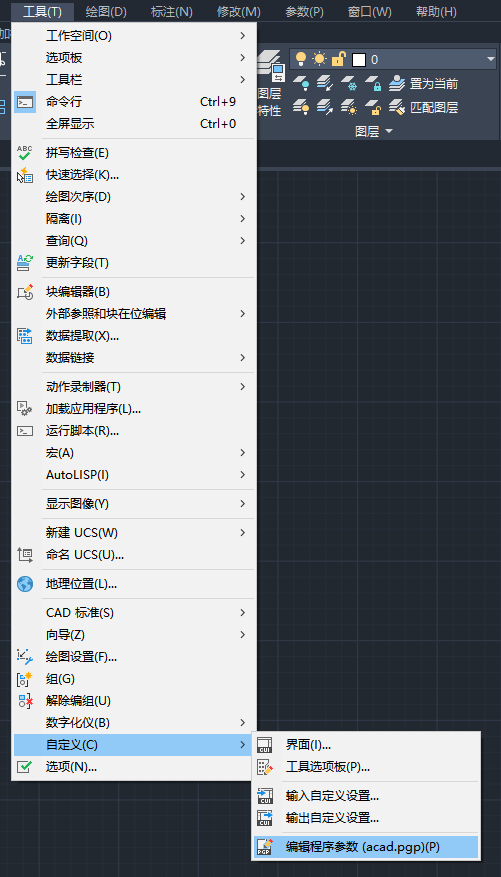

这个文件夹里，因为默认情况下AppData是隐藏的，所以要把隐藏文件显示出来才能找到它，可能有点麻烦。不过我们也可以直接在AutoCAD里打开这个文件进行编辑。只需要依次选择菜单栏上的工具->自定义->编辑程序参数就行了，如下所示：

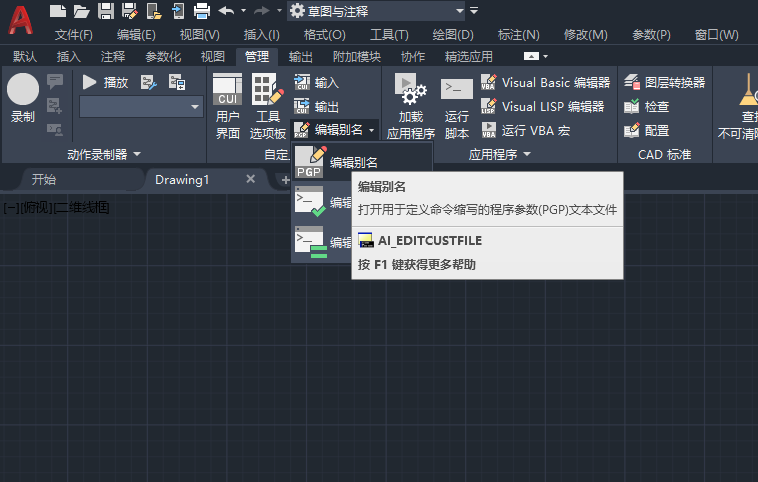

6.此外，我们可以再管理选项卡下面的编辑别名也可以打开编辑这个文件，如下所示：

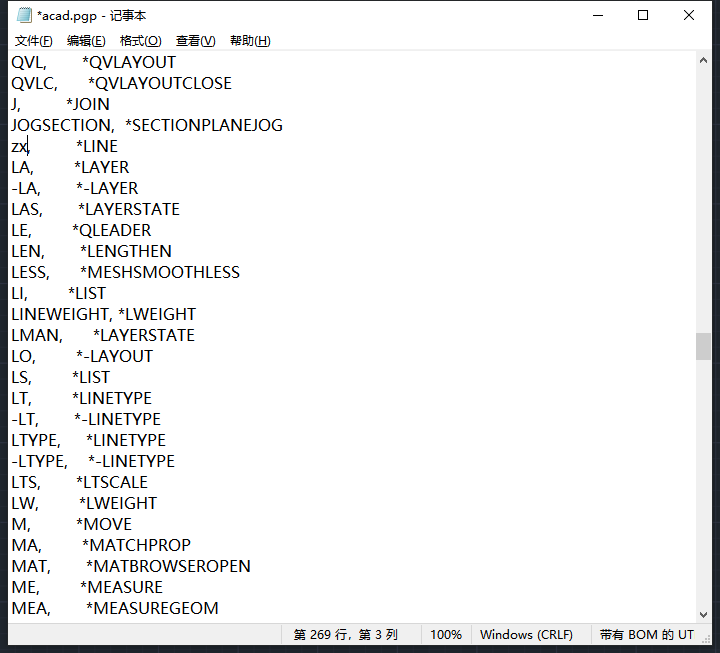

7.然后，我们吧命令简写格式为【L】（*LINE）；我们只需要把L替换成【zx】就可以通过输入【ZX】来调用LINE直线命令了，大小写均可，如下所示：

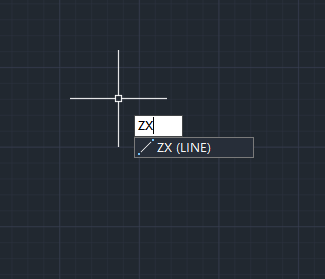

9.接着，保存之后需要重启AutoCAD才能生效，这样以后绘制直线就可以通过zx来调用了，如下所示：

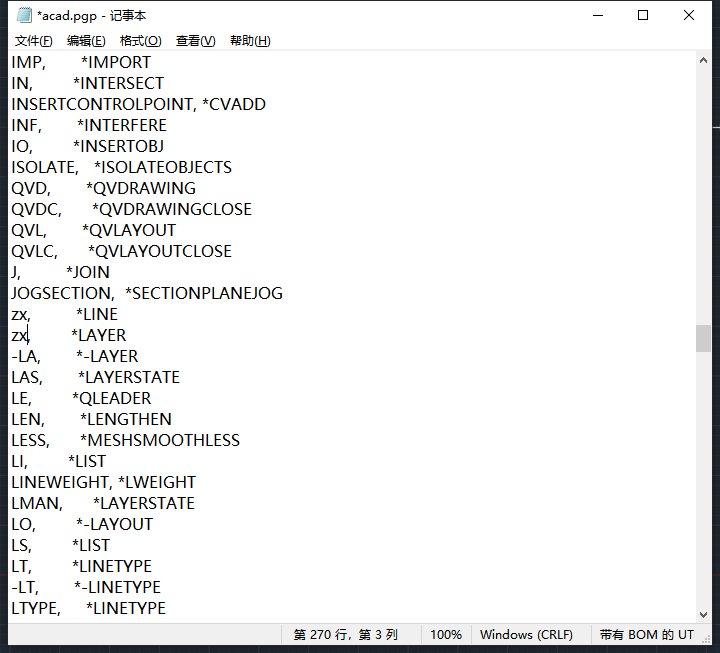

10如果，我们两个命令简写是一样的会发生什么情况呢，比如我们把LAYER命令也简写成【ZX】，如下所示：

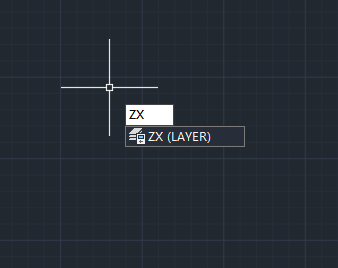

10.接着，重启AutoCAD后我们输入zx来看看调用的是哪个命令，如下：

11最后，可以看到，读取的是后面一个命令，也就是说如果遇到重复的简写，那么最后生效的是最后一个。前面如果有相同的简写，则会被覆盖。

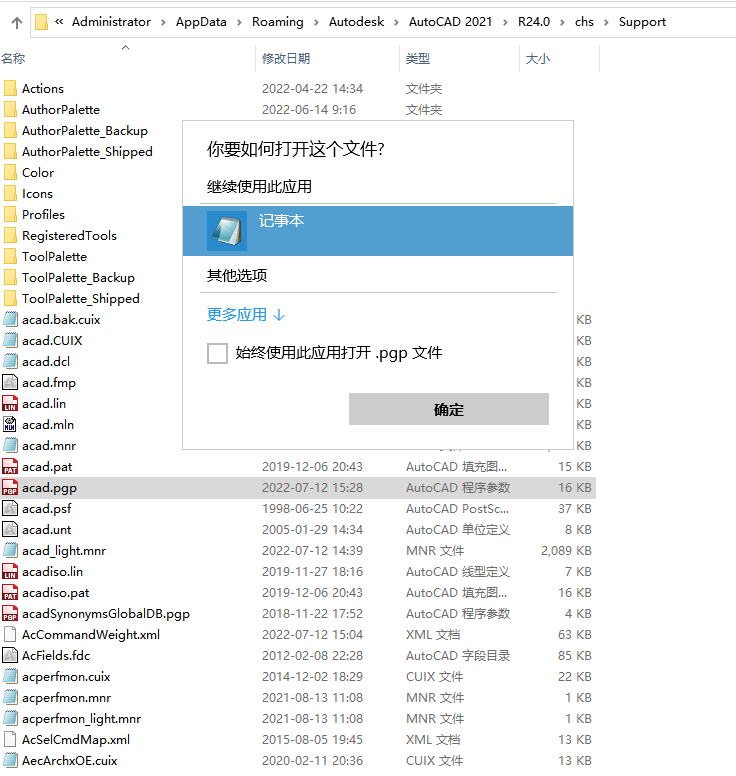

如果大家是直接通过文件夹找到的，就可以右键选择打开方式，通过记事本打开【acad.pgp】文件进行修改。

二、采用执行菜单命令

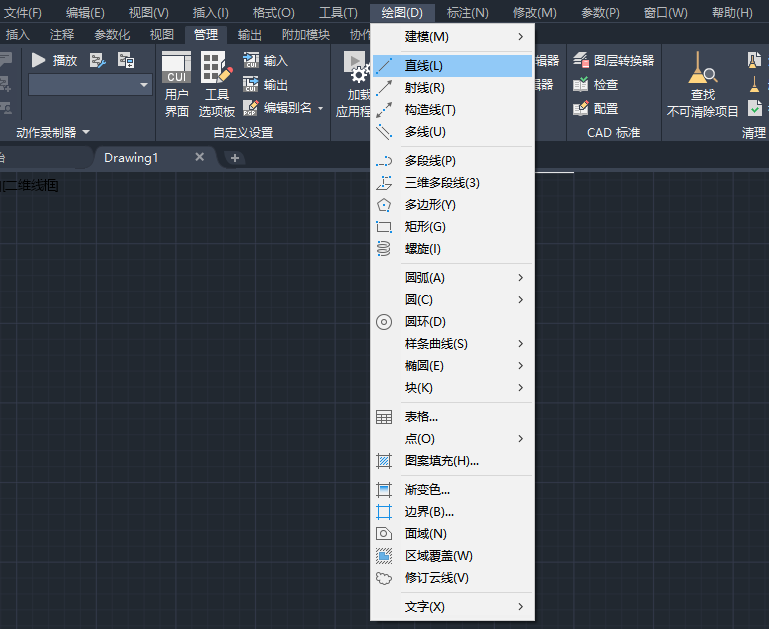

1.我们通过菜单里面的绘图来激活命令，如果没有CAD菜单栏，不懂怎么弄？

参考文章：

三、采用默认选项卡

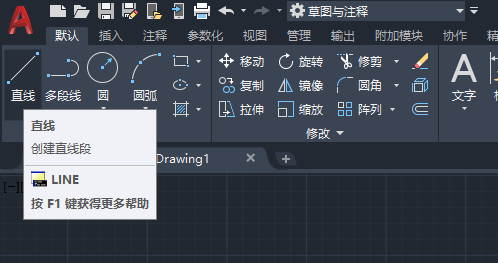

1.如果，大家的CAD没显示菜单栏的情况下，可以直接点击默认里面的命令图标来激活命令，如下所示：

后面两种方式比较直观，但是还是推荐采用命令方式绘图，这样可以有效提高绘图速度。

恭喜你！你已经学会了CAD如何调用绘图命令，快去试试吧~
