CAD怎么设置图形界限、范围

问题：为什么CAD要设置图形界限

答案：CAD软件设置图形界限的目的是为了限制和定义绘图区域，确保绘制的图形在指定范围内进行，并提供更好的可视化和打印输出效果。以下是设置图形界限的好处： – 精确定位：通过设置图形界限，可以精确定位绘图范围和位置。 – 布局控制：使用图形界限可以控制布局并确保适当比例展示绘图。 – 可视化效果：通过限制绘图区域，用户能够更好地理解和评估结果。 – 打印输出：使用图形界限定义页面范围，确保完整打印设计。

1.首先，我们在绘图时如果要限定在特定尺寸大小内绘图，可以设置图形界限，也就是只能在这个限定的界限内绘图。

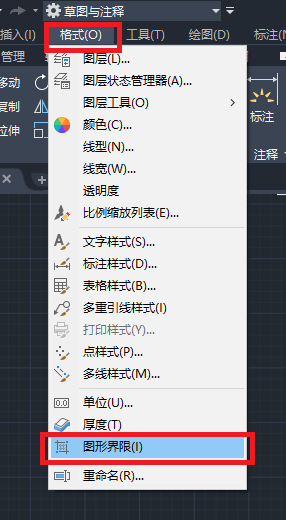

2.接着，我们选择菜单栏里的【格式】→【图形界限】，如下所示：

3.或者直接输入命令【limits】空格或回车。

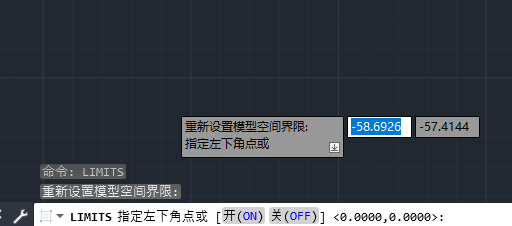

4.然后，我们根据提示输入左下角点，可输入坐标值或者直接鼠标点击选取点，也可以直接回车选取默认点，如下所示：

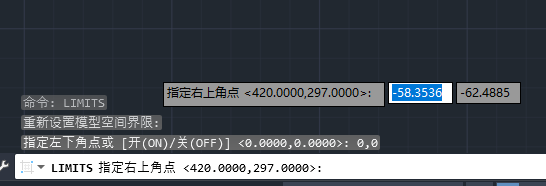

4.然后，指定右上角点，如下：

5.现在，绘图的界限就被限定在了左下角（0，0）右上角（580，427）的范围内，如下所示：

6.超过这个区域是无法绘制图形的，会提示“超出图形界限”，如下所示：

6.当然，前提是你要打开这个图形界限，同样是输入命令“limits”根据提示输入“on”即可打开这个图形界限，需要关闭就输入“off”，如下所示：

7.如何查看图形图形界限呢，同样输入命令“limits”在提示点时有一个默认的值，这个就是上次输入过的值。

恭喜你，学会啦CAD怎么设置图形界限、范围~
