CAD如何找回切换不同图形的选项卡

问题：CAD切换不同图形的选项卡有什么用？

答：在CAD软件中，切换不同图形的选项卡是为了方便用户在设计和编辑不同类型的图形时进行操作。每个选项卡通常都包含相关的工具和功能，以满足特定类型图形的需求。

以下是一些常见的CAD选项卡及其用途：

1. 绘图选项卡：包含常用的绘图工具，如直线、圆形、多边形等，用于创建基本几何图形和轮廓。
2. 修改选项卡：提供了各种编辑工具和命令，用于修改和调整已创建的图形，如移动、旋转、缩放、镜像等。
3. 注释选项卡：用于添加文字、标注、尺寸和说明等注释信息，使图纸更易读和理解。
4. 图层选项卡：允许用户管理和控制不同图层的可见性、颜色、线型等属性，以方便组织和管理复杂的图形。
5. 布局选项卡：用于设置和管理图纸布局、比例尺、打印设置等，以确保图纸在实际输出时的正确显示和打印质量。
6. 渲染选项卡：提供了渲染和呈现工具，用于创建真实感的效果图、光影效果等，以展示设计的外观和材质。
7. 3D建模选项卡：用于创建和编辑三维模型，提供了各种建模工具和操作命令，使用户能够进行立体空间的设计和可视化。
8. 数据管理选项卡：用于对图形数据进行管理和组织，包括图层管理、块管理、属性管理等功能。

操作教程

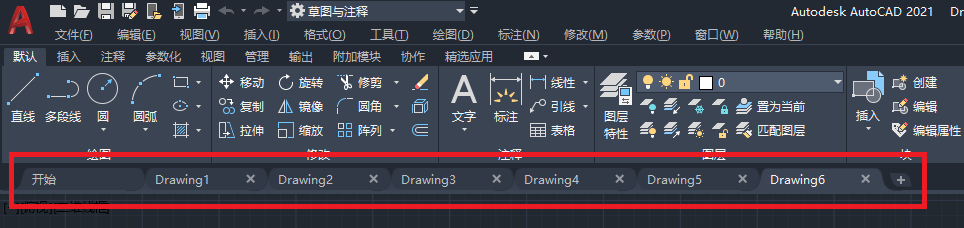

1.首先，我们高版本的ACAD有一个实用的功能：方便地切换打开的不同图形，因为CAD工具栏下有打开的不同图形的选项卡，点击一下就可以切换了，如下所示：

2.如果，这个选项卡消失了改怎么办呢?

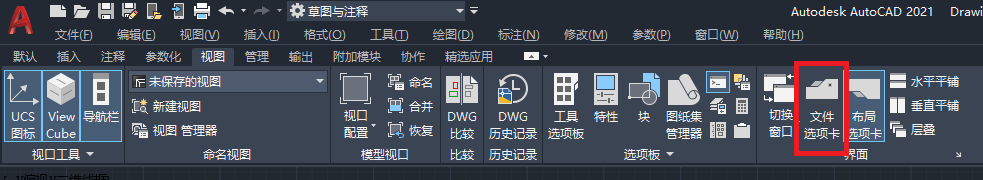

3.现在，我们有一个方法是点击“视图”然后再点一下“文件选项卡”即可显示，如下图所示：

4.另外，我们的另一个方法是通过“设置”里面开启“文件选项卡”

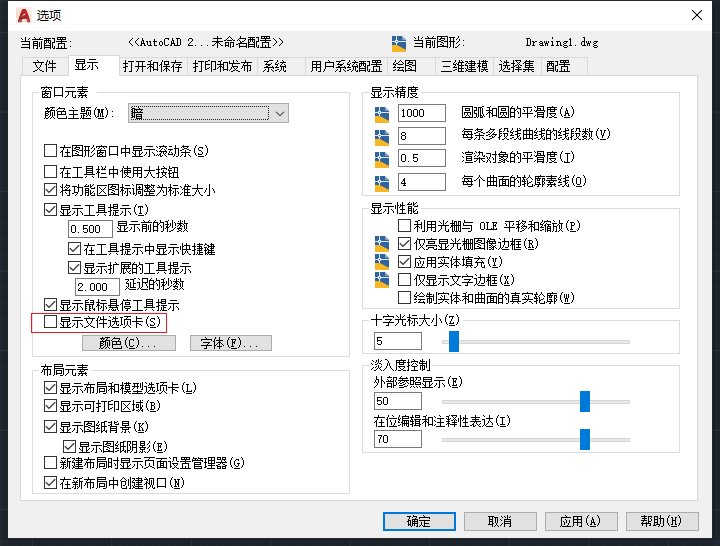

5.接着，我们输入命令【OP】，切换到【显示】，将“显示文件选项卡”勾选即可，如下所示：

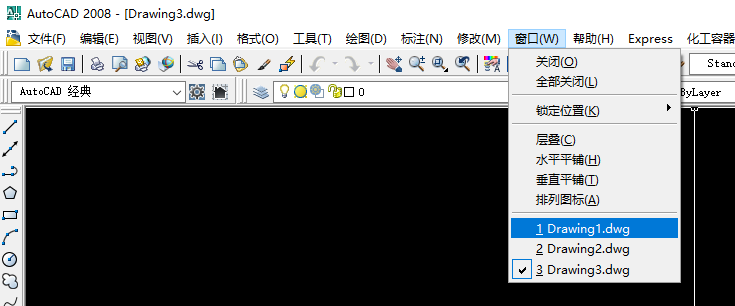

6.如果，是比较早的版本，比如CAD2009要切换打开的不同图形文件需要在菜单栏点击“窗口”后切换，如下所示：

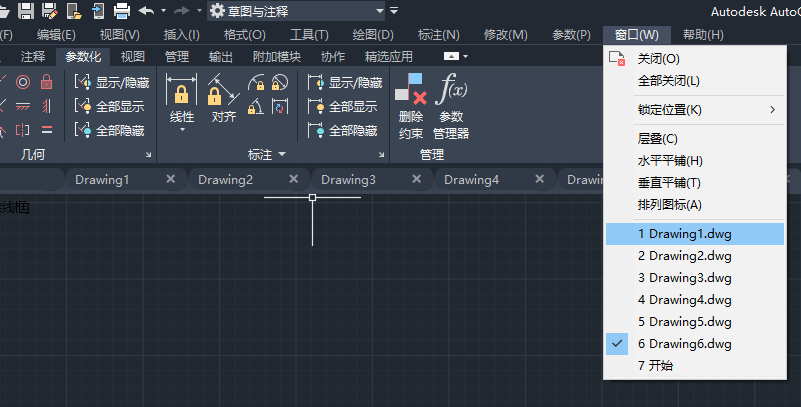

当然高版本的AutoCAD也保留了这一功能，需要先将菜单栏调出之后点击“窗口”然后切换，可以参考下我们的文章：

CAD为什么没有菜单栏？如何显示菜单？
